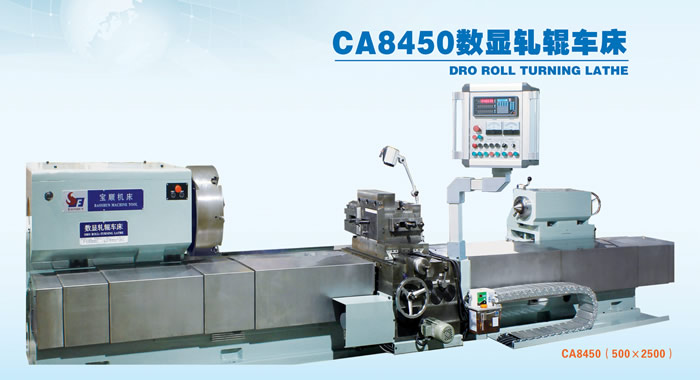

CA8450(500×2500) 主要規格、技術參數
CA8450數顯軋輥車床主要用于鑄鐵、 鋼質和有色金屬軋輥的半精車削及精車削加工, 使用高速鋼、 硬質合金或其他材料的刀具可進行軋輥的外圓、 端面和各種復雜孔型型面、 曲面的車削加工和修復加工。 也可用于與軋輥相同尺寸及重量范圍的鑄鐵、 鋼質及有色金屬材質的軸類零件的加工?？蛇M行外圓、 端面和各種復雜曲面的半精車削及精車削。 機床縱向?qū)к壴O(shè)計整體4導軌, 刀架橫向進給運動采用高剛性矩形導軌, 意大利框式刀架技術與固定式刀臺完美組合, 提高了機床切削加工時的高剛性和穩定性; 同時高剛性的刀排特別適合對過主軸中心工件的加工, 主軸的軸承采用高精度可調整徑向間隙的雙列徑向短圓柱滾子軸承, 因而主軸剛性強、 旋轉平穩、 精度高。 高穩定性和高剛性的結構設計, 確保機床的整體綜合加工精度，從而保證了被加工零件的精度也很高。 主軸箱(床頭箱)采用22Kw交流變頻電機, 使用液壓, 自動換擋, 機床縱、橫向移動采用無級變速實現, 可根據不同軋輥材質選用不同的轉速、 進給量, 操作非常簡単。 機床縱向移動使用光柵數顯, 車削軋輥時無需對輥或劃線加工。 各運動導軌副采用集中潤滑系統實施定點定量自動潤滑供油, 保證了系統的動態響應特性； 確保機床導軌潤滑經久耐用, 機床的縱橫向均采用不銹鋼全防護, 有利于運動精度的長期保持。 本機床由床身、 主軸箱、 尾座、 刀架、 液壓系統、 PLC系統電器柜、 托線(坦克鏈?zhǔn)?等組成。
CA8450(500×2500) 主要規格、技術參數
|
主要參數 |
床頭箱 |
進給傳動 |
尾座移動參數 |
|||||
|
最大工件直徑 Max. Workpiece diameter |
?500mm |
主軸轉速范圍Main spindle rotation |
1~90r/min |
進給量級數 |
無級 stepless |

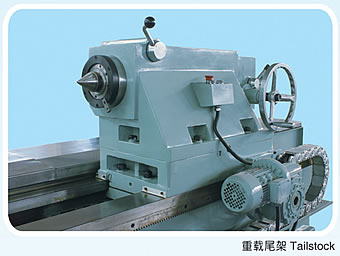

尾座套筒移動量 Tailstock sleeve of mobile content |
150mm |
|
|
最大工件長度 Max. Workpiece length |
2500mm |
主軸轉速級數Spindle speed grade |
無級 stepless |
縱向（Z軸）進給速度范圍Longitudinal(Z axis) movement speed |
0~4000 mm/r |
尾座快速移動速度Rapid speed of tailstock |
2500 mm/min |
|
|
中心高 Center hight |
320mm |
主軸變速方式Spindle speed mode |
液壓自動hydraulic auto |
縱向快速移動速度 |
4000 mm/min |
尾座移動方式 |
機動 |
|
|
頂尖間最大工件重量 max. load between centers points |
13500Kg |
花盤直徑work holding chuck diameter |
?500mm |
橫向（X軸）進給速度范圍 |
0~ 2000 mm/r |
尾座主軸錐孔尺寸 |
莫式5號 Morse No.5 |
|
|
最大切削力Max. Cutting capacity |
40Kn |
主軸錐孔尺寸 |
No.120 |
橫向快速移動速度 |
2000 mm/min |
尾座套筒直徑 |
?180mm |
|
|
花盤最大扭矩Max. work holding chuck torque |
10000N.m |
|
||||||
|
電動機及其他參數 |
|
|

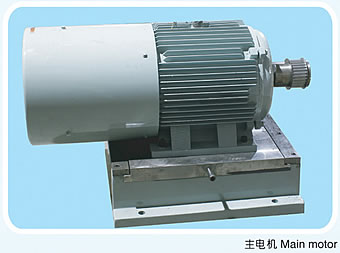

交流變頻主電機功率 |
22KW |
|
進給交流伺服電動機 |
18.6 N.m |
|
床身導軌防護形式 |
不銹鋼防護罩 |
|
縱向運動位置顯示 |
有 YES |
|
機床外型尺寸（長*寬*高） |
6600X1715X1500mm |
|
機床重量（約） |
11500kg |
