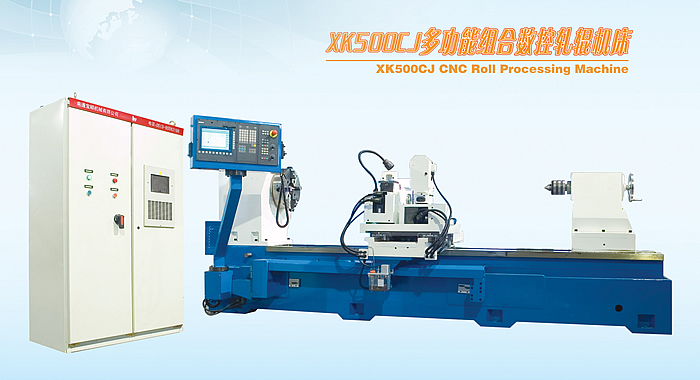

XK500CJ多功能組合數控軋輥加工機床是在原XK500C機床基礎上開發的新一代軋輥銑床，該機床能實現從軋輥的第一個槽型到最后一個槽型的全程自動化銑削。具備自動化程度高、加工精度高、切削效率顯著提高及操作簡便安全可靠等優點，可在球墨鑄鐵軋輥及碳化鎢輥環，高速鋼軋輥上銑削加工月牙槽的機床；而且能夠加工英制BS標準、日本JIS標準和印度尼西亞SNI標準的通槽和螺旋槽。
主要規格、技術參數：
加工軋輥?zhàn)畲笾睆?/span>D
Max. rolling diameter
500mm
加工軋輥長度L
Max. rolling length
2500mm
適用螺紋鋼規格d
Suitable for screw steel spec d
6~50mm
飛刀銑頭主軸最高轉速n
Highest speed of knife throwing milling head spindle
500rpm
擺動銑頭主軸轉速n
Swivel milling head spindlerotation speed
2800rpm
頭架主軸錐孔
Head spindle taper hole
莫氏5號 Mohs taper hole No.5
頭架主軸用卡盤
Head spindle chuck
400mm四爪 four jaw
擺動銑頭主電機功率
Main spindle power of swing milling head
1.1Kw∽3相380V/50HZ
1.1Kw∽3phase380V/50HZ
工件回轉進給速度
Workpiece rotary feed speed
50~600°/min
工件回轉快進速度
Workpiece rapid feed speed
4000°/min
擺動銑頭擺動速度
Swing milling head's swinging speed
40~600°/min
冷卻泵電機
Coolant pump motor
120W∽3相380V/50HZ
Control system
Servo drive, motor
Japanese Yaskawa
控制系統工作電源
Power supply for control system
220V 50Hz
編程最小設定
Minimum set in programming
0.001mm、0.001°
伺服電機輸出扭矩
Servo motor output torque
X軸（飛刀軸）：28.4 N.m；4.4KW
機床外形尺寸（長×寬×高）
Overall size (LX W X H)
4200×1500×1700mm
機床重量（約）
Gross weight
6800Kg
控制系統
伺服驅動、電機
德國SINUMERIK 802DSL或中達電訊
日本安川
Germany SINUMERIK 802DSL or
X axis (flying cut shaft )
Y軸（軋輥軸）： 11.5N.m； 2.0KW
Y axis (roll shaft)
Z軸（擺動軸）： 8.34N.m； 1.3KW
Z axis(swing shaft)
C軸（進給軸）：11.5 N.m；2.0KW
C axis(feed shaft)
A軸（縱向移動軸）：8.34 N.m；1.3KW
A axis(longitudinal movement shaft )
