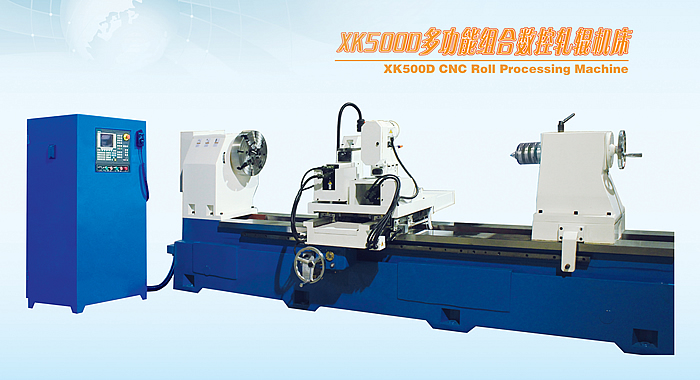

XK500D數控軋輥加工機床簡介
XK500D多功能組合數控軋輥加工機床具備自動化程度高、加工精度高、切削效率顯著提高及操作簡便安全可靠等優點,可在球墨鑄鐵軋輥及碳化鎢輥環, 高速鋼軋輥上銑削加工月牙槽的機床；而且能夠加工英制BS標準、 日本JIS標準和印度尼西亞SNI標準的通槽和螺旋槽,飛刀機構銑槽, 擺動頭刻字、銑槽、銑商標,可以一次完成,
|
加工軋輥?zhàn)畲笾睆?/span>D |
500mm |
|
|
加工軋輥長度L |
Max. rolling length |
100~2500mm |
|
適用螺紋鋼規格d |
Suitable for screw steel spec d |
6~50mm |
|
飛刀銑頭主軸最高轉速n |
Highest speed of milling head spindle |
550rpm |
|
擺動銑頭主軸轉速n |
Swivel milling head spindle rotation speed |
2850rpm |
|
頭架主軸錐孔 |
Head spindle taper hole |
莫氏5號 Mohs taper hole No.5 |
|
頭架主軸用卡盤 |
Head spindle chuck |
400mm四爪 four jaw |
|
擺動銑頭主電機功率 |
Main spindle power of swing milling head |
1.1Kw∽3相380V/50HZ 1.1Kw∽3phase380V/50HZ
|
|
工件回轉進給速度 |
Workpiece rotary feed speed |
50~600°/min |
|
工件回轉快進速度 |
Workpiece rapid feed speed |
4000°/min |
|
擺動銑頭擺動速度 |
Swing milling head's swinging speed |
40~600°/min |
|
冷卻泵電機 |
Coolant pump motor |
120W∽3 phase 380V/50HZ
|
|
控制系統
伺服驅動、電機
|
Control system Servo drive, motor |
德國西門子SINUMERIK 808D
日本安川
Germany SINUMERIK 820C or
Japanese Yaskawa
|
|
控制系統工作電源 |
220V 50Hz |
|
|
編程最小設定 |
0.001mm、0.001° |
|
|
伺服電機輸出扭矩 |
X軸（飛刀軸）：28.4 N.m；4.4KW
X
axis (cut shaft )
Y軸（軋輥軸）：11.5 N.m；2.0KW
Y
axis (roll shaft)
Z軸（擺動軸）：8.34 N.m；1.3KW
Z
axis(swing shaft)
C軸（進給軸）：11.5 N.m；2.0KW
C axis(feed shaft) |
|
|
機床外形尺寸（長×寬×高） |
4200×1500×1700mm |
|
|
機床重量（約） |
6500Kg |
|
