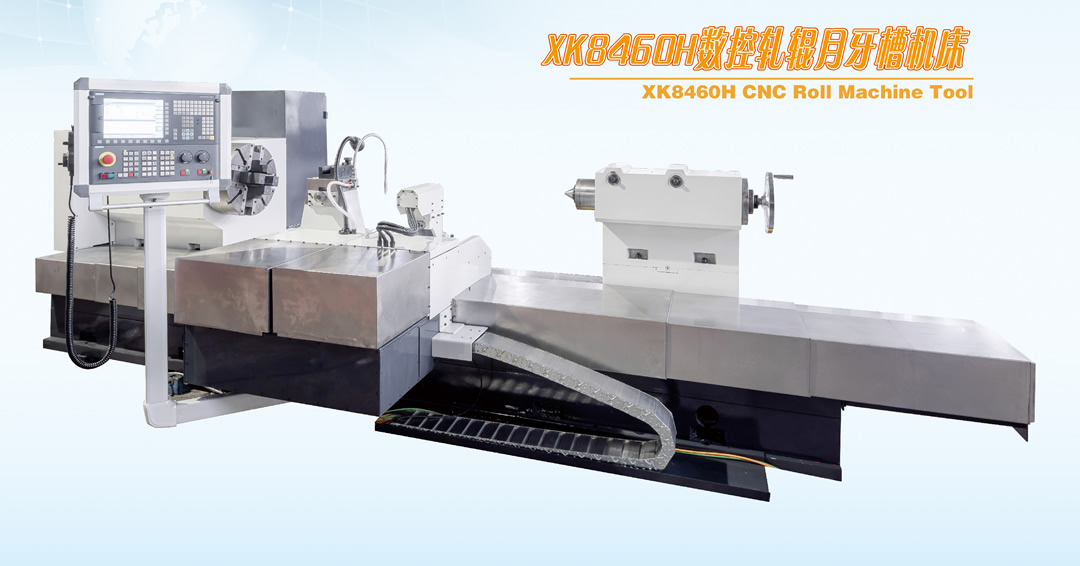

XK8460H重型數控軋輥月牙槽銑床是研制開發的新一代軋輥銑床,該機床能實現從軋輥的第一個槽型到最后一個槽型的全程自動化銑具備自動化程度高、加工精度高、切削效率顯著提高及操作簡便安全可靠等優點,可在球墨鑄鐵軋輥及碳化鎢輥環,高速鋼軋輥上銑削加工月牙槽的機床;而且能夠加工英制BS標準、日本JIS標準和印度尼西亞SNⅠ標準的通槽和螺旋槽
性能參數：
|
加工軋輥最大直徑D |
600mm |
|
|
加工軋輥長度L |
Max. rolling length |
2500mm |
|
適用螺紋鋼規格d |
Suitable for screw steel spec d |
6~60mm |
|
飛刀銑頭主軸最高轉速n |
Highest speed of milling head spindle |
800rpm |
|
擺動銑頭主軸轉速n |
Swivel milling head spindle rotation speed |
2850rpm |
|
頭架主軸錐孔 |
Head spindle taper hole |
莫氏6號 Mohs taper hole No.6 |
|
頭架主軸用卡盤 |
Head spindle chuck |
500mm四爪 four jaw |
|
擺動銑頭主電機功率 |
Main spindle power of swing milling head |
1.1Kw∽3相380V/50HZ 1.1Kw∽3phase380V/50HZ
|
|
工件回轉進給速度 |
Workpiece rotary feed speed |
50~600°/min |
|
工件回轉快進速度 |
Workpiece rapid feed speed |
4000°/min |
|
擺動銑頭擺動速度 |
Swing milling head's swinging speed |
40~600°/min |
|
冷卻泵電機 |
Coolant pump motor |
120W∽3 phase 380V/50HZ |
|
控制系統
伺服驅動、電機
|
Control system Servo drive, motor |
德國西門子SINUMERIK 828D
德國西門子
Germany SINUMERIK 828D |
|
控制系統工作電源 |
220V 50Hz |
|
|
編程最小設定 |
0.001mm、0.001° |
|
|
伺服電機輸出扭矩 |
X軸（飛刀軸）：3.5KW
X axis (cut shaft )
Y軸（軋輥軸）：2.0KW
Y axis (roll shaft)
Z軸（擺動軸）：2.0KW
Z axis(swing shaft)
A軸（進給軸）：2.0KW
C axis(feed shaft)
C軸（進給軸）：2.0KW
C axis(feed shaft)
D軸（進給軸）：2.0KW
C axis(feed shaft) |
|
|
機床外形尺寸（長×寬×高） |
6300×2520×2000mm |
|
|
機床重量（約） |
11000Kg |
|
