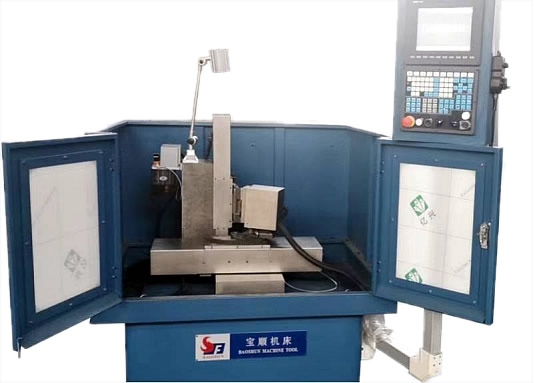

ZKM150數控銑刀專用磨床，為數控軋輥加工加工螺紋鋼“月牙槽”而設計研發的專用機床，該機器由床身、立柱、床鞍、工作臺、頭架砂輪傳動機構、刀具裝夾回轉傳動機構，設備嚴格按數控機床的要求的精度制作或選配，控制系統采用先進的數控伺服系統，配備液晶顯示器，全封閉觸摸式操作屏。強大的控制功能和方便快捷的操作界面相結合，該系統具有效率高、可靠性好、精度高、噪音小等特點。
磨削各規格螺紋鋼軋輥“月牙槽”的刀具效率高，刀具磨削自動化程度高，所有規格刀具程序格式化操作方便簡單。
該專用磨床適合加工刀具直徑2.5-10mm規格，通過程序調用能自動磨削所需規格刀具各個角度、及刀具長度并能客戶需求調整刀具角度，從而達到國家標準刻制產品的規格、等級、廠標等標記刀具。
|
主要規格和技術參數 |
|
|
1. 數控銑刀專用磨床 ZKM150 |
|
|
加工螺紋銑刀直徑范圍 |
Φ2.5-φ10mm |
|
加工螺紋銑刀規格范圍 |
10螺-50螺 |
|
加工螺紋銑刀標準 |
國標、日標、英標、美標 |
|
位置檢測 |
探針觸點 |
|
冷卻方式 |
風冷 |
|
主軸砂輪 |
超細微粒 |
|
砂輪主軸電機功率 |
750W |
|
主軸轉速 |
2800r/min |
|
設備功率 |
4.5kw |
|
砂輪最大線速度 |
32m/s |
|
X軸滾珠絲桿直接傳動 |
行程260mm 位置控制分辨率 0.001mm |
|
Y軸滾珠絲桿直接傳動 |
行程100mm 位置控制分辨率 0.001mm |
|
Z軸滾珠絲桿直接傳動 |
行程150mm 位置控制分辨率 0.001mm |
|
A軸精密齒輪減速回轉傳動 |
行程-45o~45o 位置控制分辨率 0.001o |
|
C軸精密齒輪減速回轉傳動 |
行程-20o~20o 位置控制分辨率 0.001o |
|
最小數據單位 |
0.001mm(或0.001度) |
|
最大數據尺寸 |
±9999.999mm |
|
控制軸數 |
五軸, |
|
機床工作電源 |
380v/220v |
|
機床尺寸（長×寬×高） |
1200*1000*1300 |
|
機床重量 |
350kg |
|
2. 數控刻標棒刀專用磨床KM150-A |
|
|
加工刀具直徑范圍 |
φ6-φ12 mm |
|
加工刀具長度范圍 |
45~100 mm |
|
加工刀具最大刃長 |
20 mm |
|
機床工作電源 |
380v |
|
機床功率 |
1.1kw |
|
機床尺寸（長×寬×高） |
1250*1000*1300 |
|
機床重量 |
350kg |
