一．機床用途概述

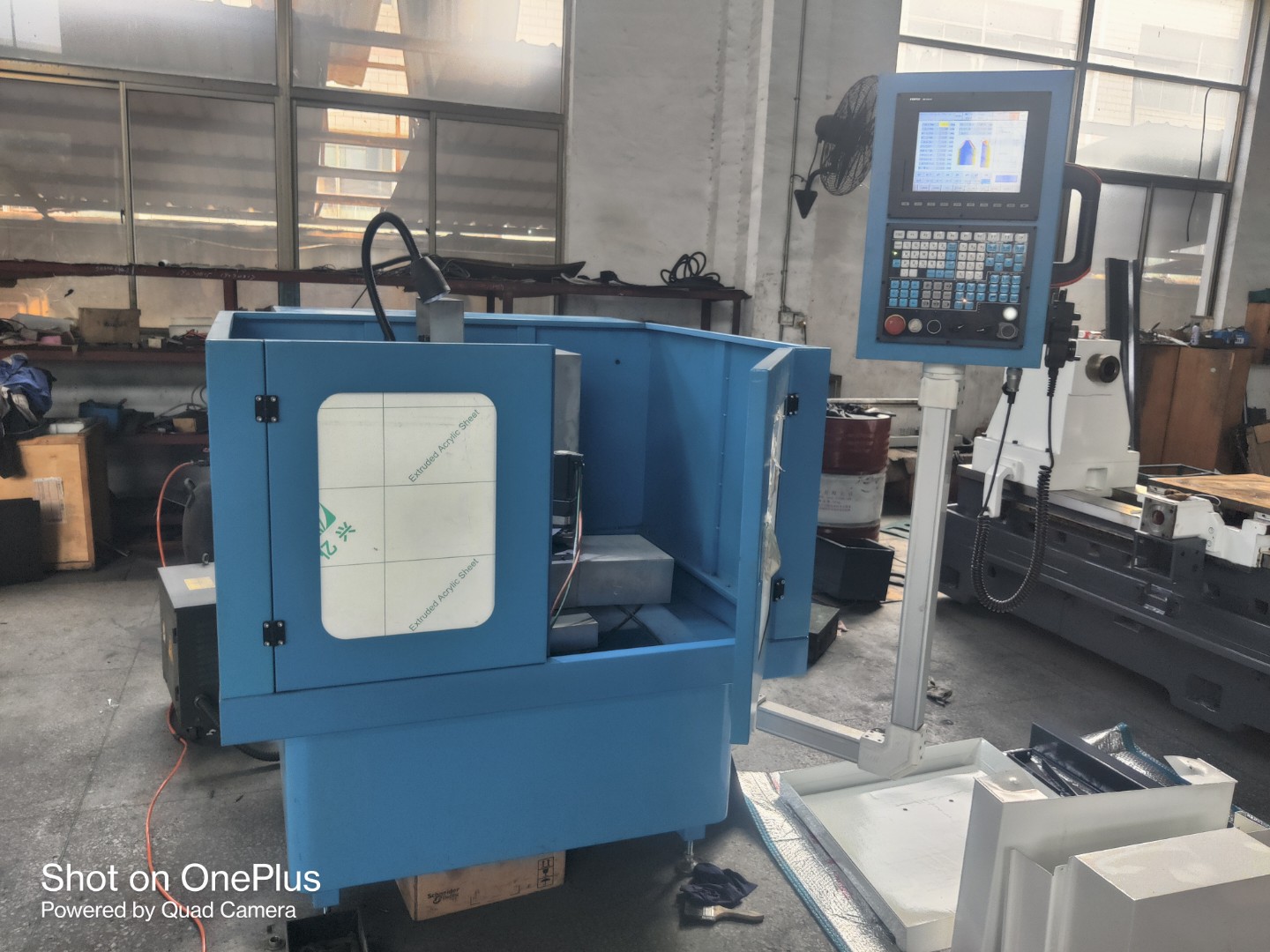

ZKM150數控銑刀專用磨床，為數控軋輥加工加工螺紋鋼“月牙槽”而設計研發的專用機床，該機器由床身、立柱、床鞍、工作臺、頭架砂輪傳動機構、刀具裝夾回轉傳動機構，設備嚴格按數控機床的要求的精度制作或選配，控制系統采用先進的五軸數控伺服系統，配備液晶顯示器，全封閉觸摸式操作屏，手寫功能。強大的控制功能和方便快捷的操作界面相結合，該系統具有效率高、可靠性好、精度高、噪音小等特點。
磨削各規格螺紋鋼軋輥“月牙槽”的刀具效率高，刀具磨削自動化程度高，所有規格刀具程序格式化操作方便簡單。
該專用磨床適合加工刀具直徑2.5-12mm規格，通過程序調用能自動磨削所需規格刀具各個角度、刃口、長度、后角、頂寬，達到國家標準刻制產品的規格的標記刀具。它是數控軋輥加工機床切削用刀具刃磨必需的配套設備。
二．主要功能
參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到最佳狀態。
IO 設置：可方便設置各 IO 功能所使用的物理口
手動操作：可實現高、低速手動、點動、回程序零、回機械零等操作。
刀形修改：對當前的刀具形狀進行編輯、修改。
自動運動：自動進行刀具的修磨。
回原點：使各運動軸返回到機械原點。
三．主要規格及技術參數
|
主要規格和技術參數 |
|
|
1. 數控銑刀專用磨床 ZKM150 |
|
|
加工螺紋銑刀直徑范圍 |
Φ2.5-φ12mm |
|
加工螺紋銑刀規格范圍 |
8螺-50螺 |
|
加工螺紋銑刀標準 |
國標、日標、英標、美標 |
|
位置檢測 |
探針觸點 |
|
冷卻方式 |
風冷 |
|
主軸砂輪 |
超細微粒 |
|
砂輪主軸電機功率 |
750W |
|
主軸轉速 |
2800r/min |
|
設備功率 |
4.5kw |
|
砂輪最大線速度 |
32m/s |
|
X軸滾珠絲桿直接傳動 |
行程260mm 位置控制分辨率 0.001mm |
|
Y軸滾珠絲桿直接傳動 |
行程100mm 位置控制分辨率 0.001mm |
|
Z軸滾珠絲桿直接傳動 |
行程150mm 位置控制分辨率 0.001mm |
|
A軸精密齒輪減速回轉傳動 |
行程-45o~45o 位置控制分辨率 0.001o |
|
C軸精密齒輪減速回轉傳動 |
行程-20o~20o 位置控制分辨率 0.001o |
|
最小數據單位 |
0.001mm(或0.001度) |
|
最大數據尺寸 |
±9999.999mm |
|
控制軸數 |
五軸 |
|
機床工作電源 |
380v/220v |
|
機床尺寸（長×寬×高） |
1200*1000*1300 |
